Mesas de Posicionamento de Alta Precisão

Este produto destina-se a aplicações de alta precisão de repetição, conforme informado abaixo.
Inclusos: acoplamento e flange p/ motor (MOTOR NÃO INCLUSO).

TU COMPACTAS (Leve capacidade de carga).

Modelo	Curso	Repetibilidade	Precisão Posicionamento	Paralelismo em Operação B	Backlash	Fusos esferas Diâm. x Passo	Veloc. máxima mm/s
TU40F30/V5G4SC0	150	± 0.002	0.020	0.008	0.003	8 x 4	200
TU40F42/V5G8SC0	270		0.020	0.010		8 x 8	400
TU50F54/V5G5SC0	380		0.025	0.010		10 x 5	250
TU50F70/V5G10SC0	540		0.025	0.012		10 x 10	500

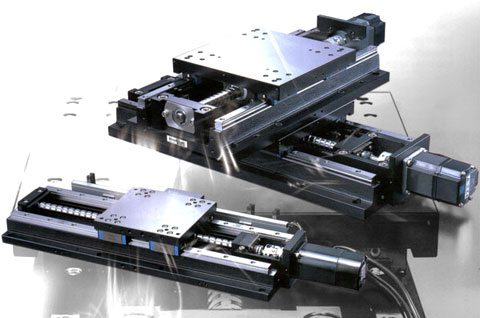

TSLH - CTLH (Alta capacidade de carga).

Esta Mesa fornece estabilidade e alta precisão de deslocamento e posicionamento, com elevada capacidade de carga.
Este produto é mais apropriado para uso de mecanismos de posicionamento de alta precisão com curso útil de até 1 metro.

Montadas com guias lineares e fusos de esferas, no qual sua construção e design permitem uma alta
RIGIDEZ E REDUÇÃO DAS CARACTERÍSTICAS DE VIBRAÇÃO.

unid: mm

Modelo		Curso (eixo)		Precisão Posicionamento	Repetibilidade	Paralelismo em Operação A	Retilinidade	Desvio Perpendicularidade	Backlash
		X	Y
1 eixo	TSLH120H	100		0.010	± 0.002	0.010	0.005	-	0.001
		150
		200		0.015		0.015
		250					0.010
		300		0.020		0.020
	TSLH220H	150		0.010	± 0.002	0.010	0.005	-	0.001
		200		0.015		0.015
		250
		300
		400		0.020		0.020	0.010
	TSLH320H	300		0.015	± 0.002	0.015	0.005	-	0.001
		400		0.020
		500
	TSLH420H	500		0.025	± 0.002	0.025	0.015	-	0.001
		600		0.030		0.030
		800		0.035		0.035	0.020
2 eixos	CTLH120H	100	100	0.015	± 0.002	0.015	0.005	0.005	0.001
		200	100	0.020		0.020	0.010	0.010
		200	200			0.025
		300	200	0.030		0.030	0.025
		300	300
	CTLH220H	200	200	0.020	± 0.002	0.025	0.010	0.010	0.001
		300	200
		300	300
		400	300	0.030		0.035	0.020	0.015
		400	400
	CTLH320H	300	300	0.020	± 0.002	0.020	0.005	0.010	0.001
		400	300	0.025		0.025	0.010	0.015
		400	400
		500	400	0.030
		500	500

CATÁLOGOS MESAS DE POSICIONAMENTO

MESAS COMPACTAS TU

MESAS TSLH-CTLH

YOU NEED A HIGH PRECISION. THEN YOU NEED

PRODUTO A PRONTA ENTREGA

MESA curso: 300mm. TSLH220H-400/XA5E171
		Repetibilidade: 0,002mm Precisão Posicionamento: 0,02mm Paralelismo em Operação A: 0,02mm Backlash : 0,001mm Retilinidade: 0,01mm Acoplamento para Motor : SIM Flange para Motor: SIM Cobertura de Proteção: SIM, Sanfona Tipo de guia linear: Rolos, c/ C-sleeve
Valor: USD 9480,00 .: Com nossa mesa a sua Retifica Centerless terá alta precisão que necessita :.
