TODOS OS PADRÕES STANDARDS INCLUSIVE AÇO INOX

São utilizados para ilimitadas aplicações que necessitem de avanço e retorno linear, durante o qual as esferas retornam constantemente para a zona de carga em circuito fechado. Em conjunto com o eixo permitem uma construção simples, econômica e precisa.

Oferecendo ilimitado curso linear com o minímo de esforço.
O eixo precisa ser duro quando usado com rolamento linear (recomendado Eixo Retificado AÇO SAE 52100, dureza 60 a 64 HRC, tolerância h6 padrão. Caso o mesmo não tenha estas propriedades, será reduzida a vida.





Estrutura e Características
O Rolamento Linear consiste em um cilindro externo, circuitos de esferas e duas vedações padrão.
O cilindro externo é suficientemente duro em função de seu tratamento térmico.

Projetado para uma vida longa e durabilidade satisfatória.
Os circuitos podem ser de aço ou resina sintética (polyamida).
Circuitos de aço obtem-se maior resitência ao calor.
Circuitos de resina obtem-se menor ruído. Estoque em Polyamida.



Os valores de capacidade de carga são os mesmos em qualquer direção, mantendo um movimento preciso e rigido.

Coeficiente de fricção do sistema linear : 0,002 à 0,003 µ
Temperatura do ambiente de trabalho :
-20 à 80°C - circuitos de resina
-20 à 110°C - circuitos de aço

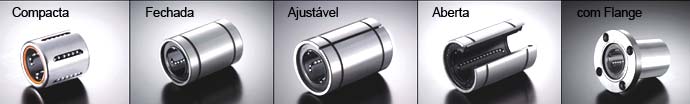

CLIQUE NAS FOTOS PARA ABRIR O CATÁLOGO Para outros modelos: padrão japonês e polegada, favor solicitar por email.





Medidas Rolamentos Lineares (Buchas de esferas). Modelos Aço Inox em estoque sob consulta
Padrão Europeu	Padrão Japonês
STANDARD (mm)	STANDARD (mm)	STANDARD c/ FLANGE (mm)		COMPACTO (mm)	STANDARD (Polegada)
int./ ext./compr.	int./ ext./compr.	int./ ext./compr.	ø Flange	int./ ext./compr.	int./ ext./compr.
5 x 12 x 22	5 x 10 x 15	-	-	-	-
-	6 x 12 x 19	6 x 12 x 19	28	6 x 12 x 22	1/4 x 1/2 x 3/4
8 x 16 x 25	8 x 15 x 24	8 x 15 x 24	32	8 x 15 x 24	-
10 x 19 x 29	10 x 19 x 29	10 x 19 x 29	40	10 x 17 x 26	3/8 x 5/8 x 7/8
12 x 22 x 32	12 x 21 x 30	12 x 21 x 30	42	12 x 19 x 28	-
-	13 x 23 x 32	-	-	14 x 21 x 28	1/2 x 7/8 x 1 1/4
16 x 26 x 36	16 x 28 x 37	16 x 28 x 37	48	16 x 24 x 30	5/8 x 1 1/8 x 1 1/2
20 x 32 x 45	20 x 32 x 42	20 x 32 x 42	54	20 x 28 x 30	3/4 x 1 1/4 x 1 5/8
25 x 40 x 58	25 x 40 x 59	25 x 40 x 59	62	25 x 35 x 40	1 x 1 9/16 x 2 1/4
30 x 47 x 68	30 x 45 x 64	30 x 45 x 64	74	30 x 40 x 50	1 1/4 x 2 x 2 5/8
-	35 x 52 x 70	-	-	-	-
40 x 62 x 80	40 x 60 x 80	40 x 60 x 80	96	40 x 52 x 60	1 1/2 x 2 3/8 x 3
50 x 75 x 100	50 x 80 x 100	50 x 80 x 100	116	50 x 62 x 70	2 x 3 x 4
60 x 90 x 125	60 x 90 x 110	60 x 90 x 110	134	-	-
80 x 120 x 165	-	-	-	-	-
